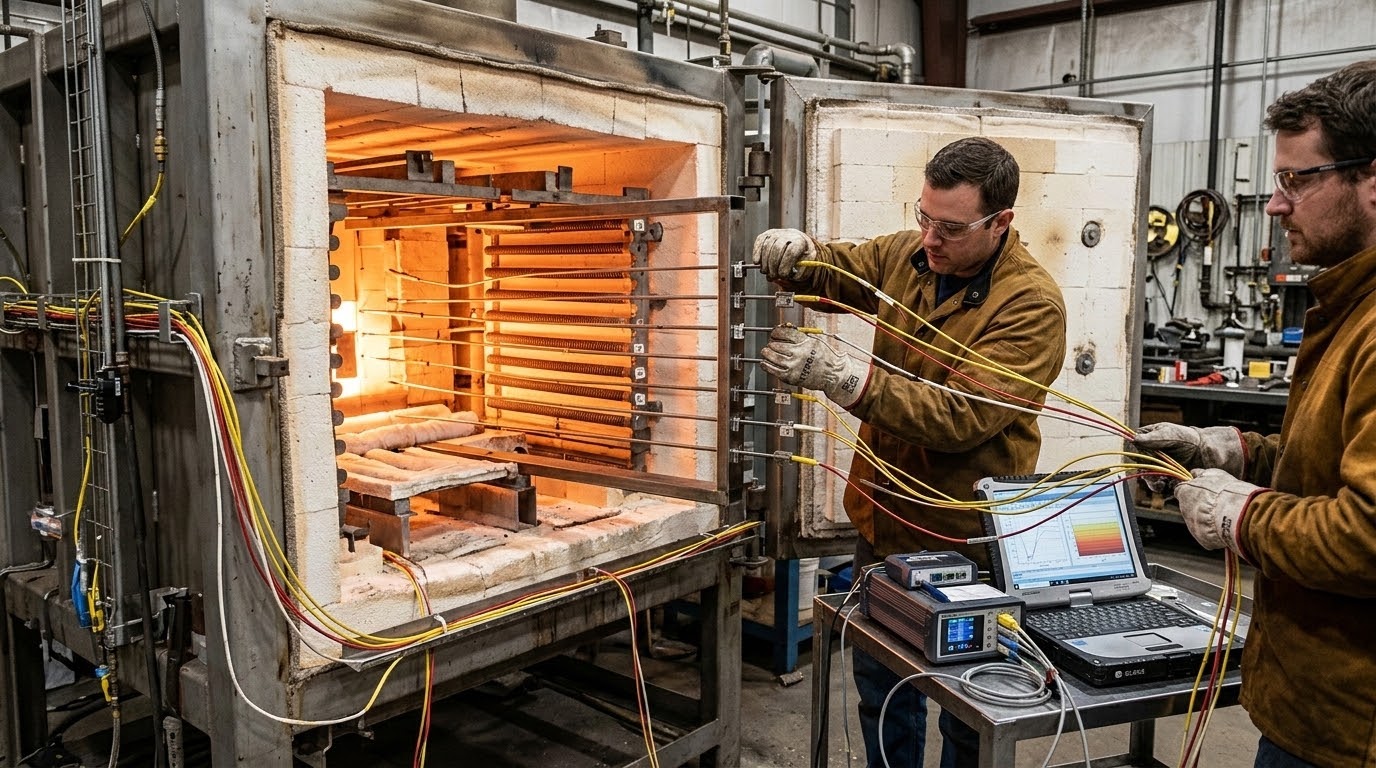

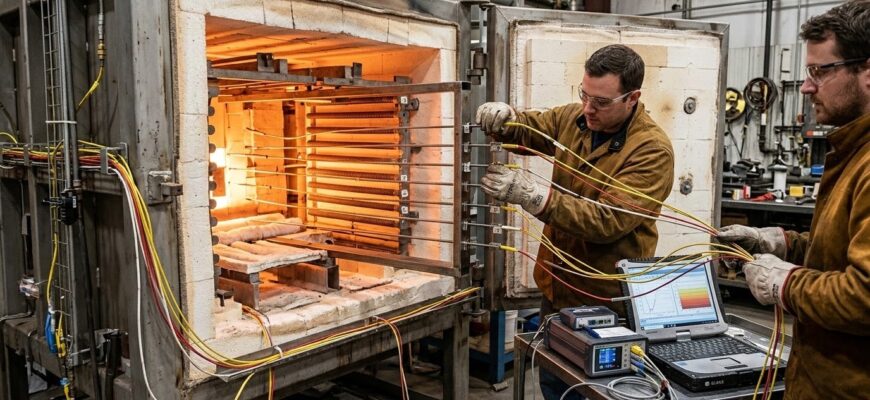

Ловим перепады: как правильно ставить термопары для измерения температурных градиентов в печи

Если вы когда-нибудь видели, как деталь, прошедшая закалку, трескается пополам или как покрытие на изделии отслаивается, то уже знаете цену температурным градиентам. В теории печь должна греть равномерно. На практике — это часто зона с перегревом у горелок и холодными углами, где тепло «застревает» или улетает через щели. Ваша задача — не просто измерить среднюю температуру в камере (это легко), а найти эти аномалии, понять, насколько быстро меняется градус на расстоянии в 10–20 сантиметров, и, самое главное, устранить их.

Именно для этого нужны грамотные системы измерений на базе термопар. Мы не будем пересказывать учебник физики про эффект Зеебека. Поговорим о том, как реально собрать измерительную цепочку, куда воткнуть датчики, чтобы получить честную картину градиента, и как не наделать ошибок, которые стоят дорого.

В чем главная сложность измерения градиентов

Многие ошибочно полагают, что если поставить один датчик в центр печи, то этого достаточно. Это работает только для контроля общего уровня нагрева. Но когда речь идет о градиенте (перепаде температур в пространстве), один датчик ничего не покажет. Вам нужно видеть разницу температур между точками A и B одновременно.

Представьте, что вы измеряете уклон дороги. Если вы стоите на одном месте, вы не поймете, крутой там подъем или пологий. Вам нужно знать высоту в начале и в конце. То же самое с печью. Градиент — это разница температур, деленная на расстояние. Ошибка в одном из измерений или в их синхронизации даст вам ложный уклон, и вы либо перестараетесь с настройкой, либо, что хуже, пропустите опасный перегрев.

Поэтому первое правило: измерение градиента — это всегда многоканальная задача. Вам нужен не один, а как минимум два, а лучше три-четыре и более каналов записи данных одновременно.

Выбор типа термопары: не все они одинаковы

Перед покупкой датчиков важно понимать, какая атмосфера внутри вашей печи и какие температуры вы планируете ловить. Термопары — это расходный материал, и экономия на них часто приводит к тому, что вы платите больше за брак продукции.

Вот основные типы, с которыми вы столкнетесь:

• Тип K (Хромель-Алюмель): Самый распространенный. Дешево, надежно до +1100°C. Если ваша печь работает в диапазоне 1000–1100°C, берите их. Но помните: в восстановительных средах (где мало кислорода, много углерода или водорода) они быстро «сгорают» по механизму «зеленой гнили».
• Тип N (Накрель-Ниросил): Современная альтернатива типу K. Стойче к высоким температурам и окислению. Если бюджет позволяет, для печей общего назначения лучше взять N. Они стабильнее держат калибровку.
• Тип S, R, B (Платиновые): Это для высокотемпературных печей (от 1200°C и выше). Они инертны, но очень дороги и хрупки. Ставить их в простую муфельную печь — это как гонять «Ламборгини» по грунтовке.
• Термопары в керамической оплетке: Если у вас поток газа или конвейерная печь, где датчик может треснуть от вибрации, нужны варианты в прочной керамической или металлической гильзе.

Для измерения градиентов критически важно, чтобы все датчики были одной партии и одного типа. Смешивать термопары разных производителей даже одного типа — плохая идея. У них могут быть разные отклонения от стандартной таблицы, и вы будете измерять не разницу температур, а разницу в работе самих датчиков.

Как правильно расставить датчики (Сценарии установки)

Самая частая ошибка — ставить датчики хаотично. Чтобы увидеть градиент, нужна система. Выбор схемы зависит от того, зачем вам эти данные.

Сценарий 1: Проверка равномерности нагрева (Квалификация печи)

Здесь цель — понять, насколько печь соответствует заявленным характеристикам (например, +/- 5°C). Вам нужно заполнить полезный объем печи «точками».

Обычно используют схему «9 точек» или «12 точек».

1. Четыре угла полезного объема (на расстоянии 5–10 см от стенок).
2. Центр каждой грани (верх, низ, бока).
3. Центр объема.

Термопары закрепляют так, чтобы они не касались друг друга и не касались нагревателей. Главная задача — зафиксировать их в пространстве. Если вы просто бросите их на дно, конвекция поднимет тепло, и вы увидите ложный градиент.

Сценарий 2: Контроль технологического процесса (Закалка, отжиг)

Здесь вас интересует не сама печь, а то, как греется деталь. Градиент может возникать между верхней и нижней стороной изделия.

В этом случае датчики крепятся непосредственно к изделию или к тестовому образцу того же материала и массы. Один датчик ставится в самой толстой части, второй — в тонкой, третий — в месте, где чаще всего возникают трещины. Если вы видите, что разница между ними превышает допустимую (например, 20°C), нужно менять схему охлаждения или время выдержки.

Сценарий 3: Поиск «холодных пятен» и утечек

Если печь греется долго или по периметру крышки наблюдается конденсация, нужно искать утечки. Ставьте датчики у стыков крышки, у смотровых окон и у дверцы. Сравнивайте их показания с центром. Если у крышки температура на 30–40 градусов ниже, чем в центре, и при этом все нагреватели работают на 100% — у вас проблема с теплоизоляцией или герметичностью.

Кабельная проводка и разъемы: где прячется ошибка

Вы купили термопары, расставили их, но данные все равно «плавают». Чаще всего проблема в проводке.

Термопара вырабатывает микровольты. Любой контакт в цепи может стать источником паразитной термо-ЭДС. Если вы соединяете провода обычной медью, вы создаете новую термопару прямо в месте скрутки. Это называется «холодным переходом». Результат: к реальному сигналу добавляется шум, зависящий от температуры воздуха вокруг контакта.

Правило простое: в цепи измерительного прибора до точки подключения (коммутатора) должны идти только компенсационные провода того же типа, что и сама термопара. Медные провода можно использовать только после того, как сигнал уже оцифрован (на входе контроллера).

Также не допускайте паразитных контуров заземления. Если один конец термопары заземлен на корпус печи, а другой датчик тоже заземлен, образуется контур, по которому пойдет ток. Это внедрит в измерение огромный шум, особенно если печь мощная и много шумит электрически.

Сравнение методов получения данных

Как вы будете фиксировать эти данные? Есть три основных пути, у каждого свои плюсы и минусы для задачи измерения градиентов.

Метод	Как это работает	Плюсы	Минусы
Переносные регистраторы	Внесение 4–8 датчиков в печь, запуск записи, вынос на улицу для скачивания.	Точность, независимость от системы печи, возможность детального анализа.	Трудоемко, сложно запустить в работу, требует снятия с печи.
Встроенные в печь контроллеры	Датчики подключены к штатной панели управления.	Удобно, всегда под рукой, не нужно вносить оборудование.	Обычно мало каналов (1–2), низкое разрешение, нет исторического журнала.
Интегрированные системы сбора данных (SCADA)	Отдельный блок сбора данных, подключенный к ПК и к термопарам.	Много каналов, графики в реальном времени, экспорт в Excel, высокая точность.	Сложнее в настройке, требует отдельного оборудования.

Для точного измерения градиентов я рекомендую использовать переносные регистраторы или внешние системы сбора данных. Штатные контроллеры печей часто имеют задержку в обработке сигнала и не предназначены для анализа разницы температур между каналами.

Типичные ошибки, которые портят измерения

Вот список того, как не надо делать. Я видел их сотни раз, и каждая из них ведет к неверным выводам.

Ошибка 1: «Провисание» термопары. Вы закрепили датчик, но сам провод провисает и касается стенки печи или нагревателя. В итоге датчик начинает измерять температуру контакта, а не среды. Решение: крепите провод в нескольких местах, чтобы он был натянут, но не в натяг, и не касался горячих элементов.

Ошибка 2: Игнорирование излучения. Если термопара стоит рядом с раскаленным нагревателем (ТЭНом), она «видит» его излучение. Показания будут выше реальной температуры воздуха. Это особенно критично в вакуумных печах или печах с открытыми нагревателями. Решение: ставьте защитный экран (фильтр) перед чувствительным элементом, который блокирует прямой луч, но пропускает тепло носителя.

Ошибка 3: Разная длина погружения. Один датчик засунут глубоко в печь, другой торчит наполовину. Разница в тепловом отводе по ножке термопары даст погрешность. Все датчики в серии измерений должны погружаться на одинаковую глубину (минимум 10–15 диаметров самой трубки).

Ошибка 4: Отсутствие компенсации холодной спайки (КХС). Если вы используете некомпенсированные провода, температура воздуха в шкафу управления будет влиять на результат. Убедитесь, что ваш прибор или блок термопреобразователя умеет компенсировать температуру холодной спайки.

Практические рекомендации: как сделать правильно

Если вы хотите получить честные данные о градиентах, следуйте этому алгоритму:

1. Подготовка. Выберите тип термопары, соответствующий температуре печи. Купите их одной партии. Проверьте целостность изоляции.
2. Монтаж. Закрепите датчики керамическими хомутами или специальной арматурой. Не используйте вату или асбест для крепления — они могут сплавиться или загрязнить печь. Используйте металлические хомуты с изоляцией.
3. Проводка. Протяните провод до контроллера так, чтобы он не касался силовых кабелей (чтобы избежать наводок). Если нужно удлиннить термопару, используйте только компенсационный провод того же типа. Скрутки паяйте только в них, но не в цепи измерений.
4. Запуск. Включайте печь на малых скоростях нагрева, чтобы проверить работу каналов. Убедитесь, что ни один из них не показывает «обрыв» или «короткое замыкание».
5. Анализ. Не смотрите на абсолютные цифры. Смотрите на график разницы. Если кривые идут параллельно с постоянным отклонением — это системная ошибка датчика или место установки. Если кривые расходятся хаотично — у вас шум, плохой контакт или нестабильный нагрев.

Если ситуация такая — делай так

Ситуация: Печь старая, греет неравномерно, нужно понять, стоит ли менять нагреватели.
Решение: Используйте переносной регистратор с 8–16 каналами. Разместите датчики по периметру рабочей зоны и в центре. Проведите цикл нагрева и выдержки. Если разница температур между центром и краями превышает 15–20°C, проблема в теплоизоляции или конвекции. Если же разница скачет, возможно, часть ТЭНов вышли из строя.

Ситуация: Нужно наладить процесс закалки, чтобы избежать трещин.
Решение: Закрепите датчики непосредственно на 3–4 контрольных образцах (или на самом изделии, если позволяет технология). Один на верхнюю плоскость, один на нижнюю. Измеряйте скорость прогрева обеих сторон. Если верх греется быстрее, возможно, нужно изменить режим перемешивания газа или вентиляцию.

Ситуация: Печь работает 24/7, датчики нужно проверить, но останавливать нельзя.
Решение: Здесь поможет схема с двумя термопарами в одной гильзе (двойная термопара) или установка байпасного канала. Если такая возможность закрыта, придется ставить внешние датчики в технологические отверстия, но с минимальным временем воздействия. В идеале — планировать калибровку во время плановых остановок.

Итог

Измерение температурных градиентов — это не просто «посмотреть на градусник». Это инструмент диагностики здоровья вашей печи и качества продукта. Грамотно расставленные термопары покажут вам невидимые зоны перегрева и переохлаждения, которые могут стоить вам партии дорогих деталей.

Главное — не экономьте на качестве самих датчиков и на способе их подключения. Используйте одинаковые датчики, правильные компенсационные провода и, по возможности, внешние регистраторы для анализа. И помните: если вы не можете измерить разницу температур, вы не можете управлять качеством печи.

Информация в статье носит ознакомительный характер и основана на общих принципах работы измерительного оборудования. При работе с высокотемпературным оборудованием соблюдайте правила промышленной безопасности. Для конкретных решений по монтажу и настройке систем контроля проконсультируйтесь с инженерами-технологами.
