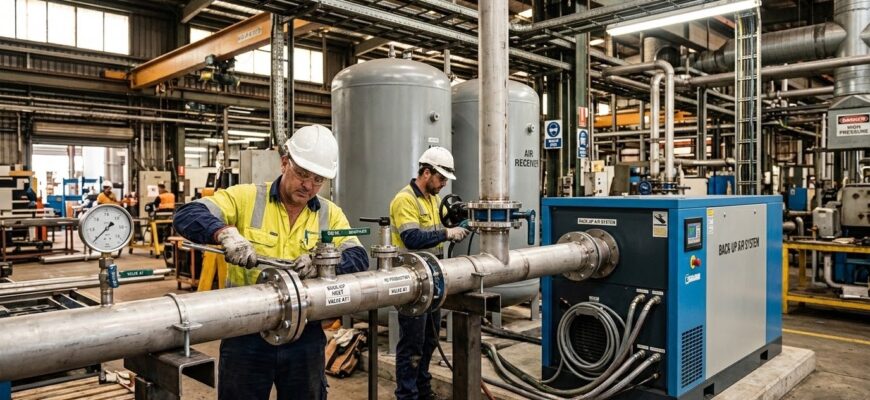

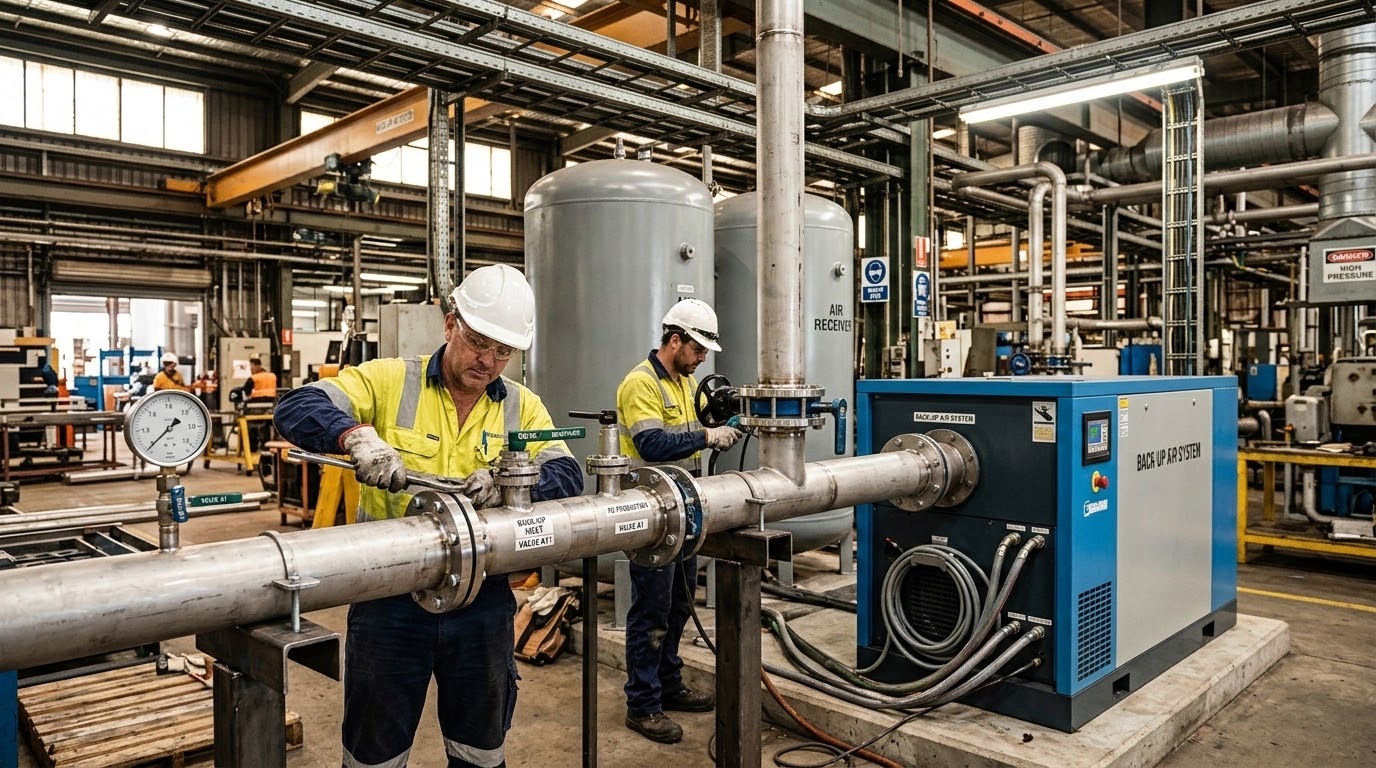

Как построить резервную систему подачи сжатого воздуха на заводе без перебоев

Как построить резервную систему подачи сжатого воздуха на заводе без перебоев

Если у тебя на производстве компрессоры отключаются — даже на 10 секунд — ты уже теряешь продукцию, время, деньги. Один сбой в системе сжатого воздуха может остановить линию роботов, остановить пневматику на сборке, вывести из строя датчики, которые зависят от стабильного давления. И если у тебя нет резерва — ты не производство, ты лотерея.

Я не раз спасал заводы от таких ситуаций. Не теоретически. На практике. И сейчас расскажу, как построить резервную систему сжатого воздуха так, чтобы она работала, когда основная сломается — без шума, без паники, без простоев.

Почему обычный резервный компрессор — это не решение

Многие думают: «Возьму второй компрессор, поставлю рядом, и если первый отключится — включу второй». Это не резерв. Это просто второй компрессор, который может не включиться вовремя.

Почему?

• Компрессоры не включаются мгновенно — даже самые быстрые требуют 15–30 секунд на запуск и выход на рабочее давление.
• Если у тебя давление в сети падает с 7 бар до 5 бар за 5 секунд — а компрессору нужно 20 секунд, чтобы поднять его обратно — ты уже потерял производство.
• Автоматика может не сработать: сбой в датчике, перегрев, обрыв кабеля — и второй компрессор просто молчит.

Ты не хочешь резерв. Ты хочешь бесперебойную подачу. А для этого нужна система, которая работает как резервный источник энергии — но для воздуха.

Реальное решение: резервуар + автоматика + дублирующий компрессор

Три элемента, которые работают вместе — и только вместе.

1. Резервуар-аккумулятор — ёмкость, которая хранит сжатый воздух под давлением. Это твоя «батарейка».
2. Система управления — контроллер, который отслеживает давление и включает резервный компрессор только тогда, когда резервуар опустошается до критического уровня.
3. Резервный компрессор — не просто дубль, а компрессор, который запускается после резервуара, чтобы восстановить давление, а не сразу после сбоя.

Это не «ещё один компрессор». Это система с задержкой, но с гарантированной стабильностью.

Как подобрать резервуар — по шагам

Размер резервуара — ключевой параметр. Слишком маленький — не хватит. Слишком большой — дорого, неэффективно.

Рассчитай его так:

Формула:
Объём резервуара (л) = (Расход воздуха в м³/мин × Время автономной работы в минутах) / (Давление в системе в бар)

Пример: твоя линия потребляет 1,5 м³/мин. Ты хочешь, чтобы система работала без компрессоров 3 минуты — это время, пока резервный компрессор запустится и выйдет на режим.

Давление в системе — 7 бар.

Расчёт: (1,5 × 3) / 7 = 4,5 / 7 ≈ 0,64 м³ → 640 литров.

Берём резервуар на 700–800 литров. Запас — всегда нужен.

Важно: резервуар должен быть установлен в самом начале резервной линии, перед резервным компрессором. И должен быть отдельно от основной сети — через обратный клапан.

Типы резервных систем: что реально работает

На практике есть три варианта. Только один из них — настоящий резерв. Остальные — иллюзия.

Тип системы	Как работает	Время автономии	Надёжность	Сложность установки	Подходит для
Дублирующий компрессор без резервуара	Второй компрессор включается при сбое основного. Нет буфера.	0–5 сек	Низкая — задержка запуска, риск отказа	Низкая	Малые линии, где 10-секундный сбой допустим
Резервуар + ручной переключатель	Воздух из бака, но компрессор включается вручную.	2–10 мин	Средняя — зависит от оператора	Средняя	Небольшие цеха с постоянным присутствием персонала
Резервуар + автоматика + резервный компрессор	Резервуар отдаёт воздух. При падении давления — автоматически запускается компрессор.	2–15 мин (настраивается)	Высокая	Высокая	Все промышленные линии с критичной пневматикой

Второй вариант — «резервуар + ручной переключатель» — часто встречается на малых заводах. Казалось бы, дешево. Но если оператор ушёл на перерыв, или в цехе шум, или он не заметил сигнала — ты снова в зоне риска. Не надёжно.

Только третий вариант — автоматический — даёт реальную бесперебойность. Это не «лучше», это единственный вариант, если ты не готов к остановке производства.

Что выбрать в зависимости от ситуации

Не все заводы одинаковые. Вот как принимать решение:

• Если у тебя линия с пневмоприводами, роботами, автоматической сборкой — только третий вариант. Никаких компромиссов. Потеря 10 секунд = 200 бракованных деталей.
• Если у тебя только пневматические инструменты (гайковёрты, шлифмашины) — можно рассмотреть второй вариант, но только если оператор всегда рядом и знает, как среагировать. И даже тогда — ставь резервуар на 500 л минимум.
• Если ты на этапе строительства — проектируй резервную систему сразу. Добавь резервуар 1000–1500 л и два компрессора с автоматикой. Это дешевле, чем потом переделывать.
• Если у тебя уже есть компрессоры, но нет резерва — начни с резервуара. Поставь 800 л, подключи через обратный клапан, добавь датчик давления и реле. Это будет первым шагом. Потом — резервный компрессор.

Частые ошибки — и как их избежать

Я видел сотни таких ошибок. Вот самые опасные:

• Резервуар подключен параллельно основной сети — тогда он не резерв, а просто дополнительный бак. При сбое давление падает в обеих ветках. Решение: ставь обратный клапан между основной и резервной линией. Только так резервуар будет изолирован.
• Резервный компрессор — того же типа, что и основной — если основной сломался из-за перегрузки, резервный может сломаться так же. Решение: выбирай резервный компрессор с запасом мощности на 20–30%. Если основной — 15 кВт, резервный — 18–20 кВт.
• Нет датчика давления на резервной линии — без него ты не знаешь, работает ли система. Ставь два датчика: один на входе в резервуар, второй — на выходе. И подключи их к панели управления.
• Резервуар не продувается — конденсат накапливается, ржавеет, засоряет клапаны. Обязательно установи автоматический слив или продувай вручную раз в неделю.
• Резервный компрессор не тестируется — если он не запускался 6 месяцев, он не запустится в критический момент. Делай тестовый запуск раз в месяц. Даже если просто на 2 минуты.

Как лучше сделать — пошаговый план

Если ты сейчас смотришь на свою систему и понимаешь — «у меня нет резерва», вот что делать:

1. Определи критический расход. Замерь, сколько воздуха потребляет твоя линия в м³/мин в пиковой нагрузке. Используй расходомер или посмотри паспорт компрессора и нагрузку на оборудование.
2. Определи допустимое время простоя. Сколько секунд ты можешь потерять? Если линия останавливается при падении давления ниже 5 бар — и это происходит за 5 секунд, тебе нужен резервуар на 3–5 минут автономии.
3. Рассчитай объём резервуара по формуле выше. Добавь 20% запаса.
4. Выбери резервуар с сертификатом для сжатого воздуха — не купи бывший в употреблении баллон из-под газа. Требования: давление не ниже 10 бар, материал — сталь 20, толщина стенок не менее 5 мм. Стандарт: ISO 11119 или ASME BPVC.
5. Установи обратный клапан между основной сетью и резервуаром. Это не опция — это обязательное условие.
6. Подключи резервный компрессор через реле давления. Установи реле на 6,5 бар — когда давление упадёт ниже этого значения, реле включает резервный компрессор. Когда давление поднимется до 7,5 бар — выключает.
7. Добавь сигнализацию. Световой индикатор на пульте: «Резерв активен» — когда работает резервный компрессор. Это важно для оператора.
8. Настрой автоматический слив конденсата на резервуаре. Или назначь ответственного за ручную продувку.
9. Запусти тест. Отключи основной компрессор. Проверь, что резервуар держит давление, а резервный включается через 2–3 секунды после падения. Запиши время — должно быть не более 5 секунд от момента сбоя до восстановления давления.

Что делать, если бюджет мал

Если ты не можешь сразу поставить резервный компрессор — начни с резервуара. Это 70% решения.

Поставь резервуар на 500–800 л, обратный клапан, датчик давления и простое реле. Это будет стоить 15–25% от стоимости нового компрессора. Но оно даст тебе 3–8 минут автономии — достаточно, чтобы:

• Перевести линию в безопасный режим;
• Вызвать техника;
• Запустить ручной компрессор (если есть);
• Или просто не потерять партию.

Это не идеально, но это не остановка. Это время. А время — это деньги.

Итог: что делать прямо сейчас

Если ты читаешь это — значит, ты уже понимаешь: резерв — это не «надо», а «обязательно».

Вот что тебе делать:

1. Завтра утром — замерь расход воздуха на своей линии. Даже приблизительно.
2. После обеда — найди место под резервуар. Он должен быть рядом с основной линией, но отдельно — не под ногами, не в пыли, не в жаре.
3. На следующей неделе — закажи резервуар на 800 л с обратным клапаном и датчиком давления.
4. Пока ждёшь — настрой реле на резервный компрессор (если он есть) или запланируй его покупку.

Не жди, пока произойдёт сбой. Сбой — это не «когда-нибудь». Сбой — это завтра. И если ты не готов — ты уже проиграл.

Резервная система сжатого воздуха — это не «дополнительная опция». Это твоя страховка от потерь, которые могут стоить десятков тысяч в день. Сделай её правильно — и ты перестанешь бояться, что завтра в 3 часа ночи кто-то нажмёт кнопку «стоп».

Информация в статье носит ознакомительный характер. Проектирование и монтаж систем сжатого воздуха требуют учёта технических норм, стандартов безопасности и специфики оборудования. Решения по модернизации принимайте совместно с инженером по пневматике или специалистом по промышленным системам.
