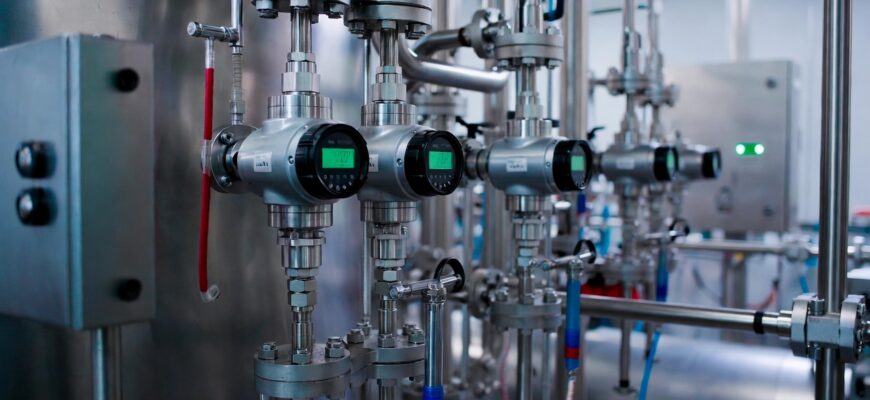

Датчики давления для густых продуктов: как не ошибиться при выборе в пищевой промышленности

Представьте ситуацию: линия розлива кетчупа или производства йогурта встала. На табло контроллера давление «гуляет», показатели скачут, а технолог в панике пытается понять, почему партия продукции бракованная. Чаще всего проблема не в самом рецепте и не в насосах, а в датчике давления, который просто «забыл», как работать с густыми жидкостями.

Когда речь идет о воде или молоке, выбор оборудования прост. Но как только viscosity (вязкость) продукта растет, стандартные решения перестают работать. Густые субстанции — это шоколад, сыры, пасты, сгущенки, мясные фарши, соусы. Они ведут себя не как жидкость, а как упругий материал. Они гниют, забивают каналы и давят на мембрану неравномерно. Если просто поставить дешевый датчик, вы потеряете не только деньги на ремонт, но и партию дорогого продукта.

Я пишу это, исходя из опыта работы на реальных производствах. Здесь не нужна теория из учебников. Нужно понять, как выбрать прибор, который не надо обслуживать каждую неделю и который покажет правду, а не «пластиковую» картинку.

Главная проблема: почему обычные датчики «сходят с ума»?

Если вы возьмете обычный промышленный датчик с резьбовым штуцером и подключите его к линии с густым сиропом или пастой, вы столкнетесь с классической проблемой «мертвой зоны». Внутренний канал датчика, где находится датчик давления, слишком узкий. Густой продукт туда не проходит, но и не выходит. Там образуется застойная пробка.

Эта пробка ведет себя как пробка в крошечной трубке. Со временем она затвердевает. Когда вы пытаетесь промыть линию горячей водой или паром, эта пробка может лопнуть, забить весь канал, или, что хуже, начать отслаиваться кусками. В итоге датчик показывает давление, которое есть только в его собственной «забронированной» камере, а не в линии. Вы управляете процессом, не зная реальных параметров.

Для вязких сред критично два фактора:

• Отсутствие застойных зон. Продукт не должен скапливаться в местах, где его трудно смыть. В пищевой промышленности это требование санитарии.
• Прямой контакт. Датчик должен «чувствовать» продукт напрямую, без посредников в виде узких трубок или каналов, где продукт может застыть.

Поэтому первое правило: забудьте о стандартных боковых штуцерах. Вам нужны датчики с плоской (flush) мембраной.

Плоская мембрана — это база, но не панацея

Плоская мембрана (flush diaphragm) — это когда рабочая поверхность датчика находится вровень со стенкой трубопровода или бака. Продукт течет прямо по ней. Это решает проблему застоя, но создает другую:

Если продукт очень вязкий (как жевательная резинка или густой маргарин), он может просто «облепить» мембрану. Вы думаете, что давление измеряется, а на самом деле мембрана покрыта толстым слоем продукта, который действует как амортизатор. Давление доходит до неё с задержкой. Это называется «фильтрующий эффект».

Чтобы с этим бороться, при выборе датчика для вязких жидкостей нужно смотреть на конструкцию самого преобразователя. Здесь есть два основных пути, и выбор зависит от того, что именно вы измеряете.

Вариант 1: Прямая передача давления

Мембрана датчика прижимается к мембране процесса (или является ей). Между ними находится масло-заполнитель. Смотря на этот тип, убедитесь, что толщина мембраны минимальна, а площадь контакта — максимальна. Это нужно, чтобы «грубый» вязкий продукт передавал усилие сразу, без проседания.

Вариант 2: Механические разрывы

Для некоторых пастообразных продуктов (фарш, густой творог) простое плоское присоединение не работает, потому что продукт забивает резьбу. Здесь используют специальные фланцевые соединения или «грибковые» насадки, которые приподнимают мембрану над потоком, но при этом сохраняют доступ для промывки. Это компромисс, но он работает там, где плоская мембрана забивается.

Материалы и конструкция: что реально важно

Когда вы открываете каталог, глаза разбегаются от характеристик. На практике для вязких продуктов важны только три вещи: материал мембраны, тип уплотнения и возможность чистки.

Материал: Нержавеющая сталь (316L) — это стандарт. Но для вязких продуктов важно качество полировки. Поверхность мембраны должна быть зеркальной (Ra < 0.8 мкм). Если поверхность матовая, продукты с высокой жирностью или сахаром будут прилипать к ней, как к наждаку. В итоге вы получите ошибку измерения, которую невозможно исправить промывкой.

Уплотнение: Резиновые прокладки (EPDM, Viton, Silicone) при высоких температурах промывки (CIP/SIP) могут «выпирать» внутрь потока. Для густых продуктов это катастрофа: они цепляются за край прокладки, образуя комки. Лучший выбор — запаянные сварные соединения или специальные конструкции, где уплотнение не контактирует с потоком.

Гидравлическая защита: Вязкие продукты часто перекачиваются поршневыми насосами. Это создает удары давления (гидроудары). Мембрана датчика может лопнуть от одного резкого скачка. Ищите датчики с переполненным маслом внутри капилляра — масло гасит удары. Для вязких сред это критически важно.

Сравнение типов присоединений для вязких сред

Чтобы вы могли наглядно оценить варианты, давайте посмотрим, как ведут себя разные типы соединений при работе с густыми продуктами (например, томатная паста или шоколад).

Тип присоединения	Поведение с вязким продуктом	Удобство мойки (CIP/SIP)	Риск ошибки
Резьбовой штуцер (обычный)	Низкий. Продукт забивает канал, образует застой.	Плохое. Промыть канал невозможно.	Высокий. Показания искажаются, бактерии размножаются в канале.
Плоская мембрана (Flange/Gasket)	Среднее. Зависит от качества полировки.	Хорошее. Продукт смывается потоком.	Низкий, если полировка Ra < 0.8 мкм.
Фланцевая пластина (Tri-Clamp / Sanitary)	Отличное. Минимальный контакт, нет зазоров.	Отличное. Легко разбирается и моется.	Минимальный. Золотой стандарт для пищевой промышленности.
Маятниковая (Paddle) мембрана	Особенное. Мембрана «плавет» в потоке.	Хорошее, но требует внимательной установки.	Средний. Чувствителен к вибрациям.

Как выбрать под конкретную задачу: сценарии

Выбор датчика — это не про галочки в спецификации, это про то, где именно он стоит и что через него течет. Давайте разберем реальные ситуации, с которыми вы сталкиваетесь.

Сценарий 1: Высокая вязкость + Частые промывки (Соусы, пасты)

Здесь главная враг — это засорение резьбы промывочной водой и продуктом. Продукт густой, его трудно смыть.

• Решение: Используйте исключительно фланцевые соединения (Tri-Clamp или DIN 11851).
• Почему: Резьба в таких условиях — это ловушка. Фланец обеспечивает сплошную гладкую поверхность. Мембрана должна быть запаянной (без доступа продукта к внутренней части штока).
• Важно: Убедитесь, что датчик выдерживает температуру паровой стерилизации (до 140°C), иначе уплотнения потеряют эластичность.

Сценарий 2: Абразивная вязкость (Кусочки в массе: варенье, фарш, крупы)

В продукте есть твердые частицы. Они работают как наждак. Если мембрана тонкая, она быстро протрется.

• Решение: Датчики с утолщенной мембраной или защитной пластиной.
• Нюанс: Не берите самые дешевые модели с тонкой фольгой. В этом случае лучше взять датчик с сальниковым уплотнением, чтобы при износе можно было заменить только прокладку, а не весь прибор.
• Риск: Твердые частицы могут застрять между мембраной и корпусом. Выбирайте конструкцию, где зазор минимален.

Сценарий 3: Гипервязкость (Шоколад, жевательная резинка, клей)

Продукт не течет сам по себе. Он движется только под давлением поршня.

• Решение: Санитарные датчики с выводом давления через капиллярную трубку.
• Суть: Мембрана датчика находится в стороне от потока, соединяясь с процессом через трубку, заполненную маслом. Это позволяет установить датчик в любом удобном месте, а в процессе оставить только «чистую» пластину.
• Минус: Капиллярная трубка имеет свою инерцию. Динамические процессы (быстрые скачки) она сглаживает. Если вам нужно видеть мгновенные изменения давления, этот вариант не подойдет.

Частые ошибки при выборе и эксплуатации

В практике мы видим одни и те же ошибки снова и снова. Вот на что нужно обратить внимание, чтобы не потерять деньги.

1. Игнорирование «мертвых зон» в резьбе.
Многие пытаются сэкономить и ставят стандартные датчики с резьбой G1/2 или NPT в линии с вязкой продукцией. Сначала все работает. Через месяц датчик перестает реагировать. Внутри резьбы застыл продукт. Вы пытаетесь открутить его, чтобы промыть, а он прикипел. В итоге — замена всего узла. Вывод: для вязкого продукта только фланец или плоская мембрана без резьбы.

2. Неправильный выбор диапазона.
Частая ошибка: берут датчик с диапазоном 0-10 бар, чтобы измерять 2 бара. Для воды это нормально. Для вязкого продукта — нет. Вязкие продукты создают большие пики при запуске насосов. Датчик должен иметь запас прочности (оверрайте) минимум в 2-3 раза от рабочего давления. Иначе мембрана устанет и начнет выдавать «плавающие» показания.

3. Ошибки при монтаже (ориентация).
Если вы ставите датчик на вертикальную трубу, убедитесь, что он не «смотрит» вверх или вниз в зависимости от продукта. Если продукт густой и тяжелый, и датчик стоит снизу, он может работать под постоянным весом столба продукта (гидростатическое давление). Если сверху — в мембране может скапливаться воздух (пузырь), который искажает измерение. Лучшее место — горизонтальный участок трубы.

4. Экономия на кабеле.
Для вязких продуктов часто используются агрессивные моющие средства (кислоты, щелочи). Стандартный кабель может начать разрушаться, впитывать влагу, и сигнал пойдет с помехами. Для пищевой отрасли кабель должен иметь защитную оплетку из нержавеющей стали (стальной браслет).

Как правильно сделать выбор: пошаговый алгоритм

Чтобы не запутаться в характеристиках, пройдите этот чек-лист перед покупкой. Он поможет отсеять 90% неподходящих вариантов.

1. Определите вязкость. Это просто густой сироп или паста, которую надо шпателем выковыривать? Если паста — ищите датчики с фланцевым соединением (Sanitary).
2. Проверьте температуру. Какая температура продукта? Какая температура промывки? Если промывка паром 130°C, обычный датчик с резиной не подойдет. Нужен высокотемпературный с силиконовым или фторкаучуковым уплотнением.
3. Оцените чистоту. Есть ли твердые частицы? Если да — ищите мембрану с защитой от абразивного износа.
4. Выберите тип соединения. Только фланец (Tri-Clamp, DIN) или плоская мембрана (Flush). Никаких стандартных резьб.
5. Проверьте материал корпуса. Для пищевых производств только AISI 316L. Об этом спорить не нужно.
6. Определите способ крепления. Нужна ли вам возможность быстрой замены? Фланцевое соединение позволяет снять датчик за 2 минуты без разборки всей трубы. Резьбовое — нет.

Практические рекомендации: что именно искать в спецификации

Когда вы будете читать техническое описание датчика, обратите внимание на следующие параметры. Они скажут вам больше, чем маркетинговые лозунги.

• Поверхностная шероховатость Ra. Ищите значение Ra ≤ 0.8 мкм (лучше 0.4 мкм). Это гарантия того, что продукт не будет цепляться за поверхность.
• Тип мембраны. Ищите термины «Flush», «Sanitary», «Hygienic». Если написано просто «Industrial», скорее всего, там есть застойные зоны.
• Заполнение. Датчик должен быть заполнен маслом (Silicone oil или FDA-grade oil). Это нужно для передачи давления и защиты чувствительного элемента.
• Класс защиты. Минимум IP65, но для влажных цехов лучше IP67 или IP69K. IP69K означает, что датчик выдержит мойку под высоким давлением горячей водой и паром.
• Сигнал. Для современных систем лучше 4-20 мА или IO-Link. Это позволяет не только видеть давление, но и диагностировать состояние датчика (если он забился, он может сообщить об этом).

Итог: что делать прямо сейчас

Выбор датчика давления для вязких жидкостей в пищевой промышленности — это всегда выбор в пользу гигиены и механической надежности. Забудьте о дешевых решениях с резьбой. Они будут стоить вам дороже в обслуживании, чем качественный фланцевый датчик.

Ваша задача — найти прибор, который:

• Имеет идеально гладкую мембрану (Ra < 0.8 мкм).
• Подключается через санитарный фланец (Tri-Clamp) или плоскую пластину.
• Выдерживает температуры мойки (до 140°C).
• Имеет защиту от гидроударов (заполнение маслом).

Если вы сомневаетесь между двумя моделями, выбирайте ту, у которой проще конструкция и меньше «мёртвых» мест. В пищевой промышленности сложность — это враг. Чем проще датчик, тем дольше он будет работать без сбоев.

Перед заказом обязательно проконсультируйтесь с поставщиком, предоставив ему данные о вязкости вашего продукта и режиме мойки. Хороший поставщик не просто продаст датчик, а предложит решение под вашу конкретную линию. И помните: для вязких продуктов датчик — это не просто измеритель, это часть санитарной системы производства.

Данная статья носит ознакомительный характер и основана на общем опыте эксплуатации оборудования. При выборе датчиков давления для конкретных производственных линий рекомендуется проводить предварительные испытания и консультироваться с официальными техническими специалистами производителей оборудования, а также учитывать специфические санитарные нормы вашей отрасли.
